胶合木梁和柱的连接

时间：2021-07-15 09:01 点击次数：

1 胶合木梁与木柱或与钢柱在中间支座的连接，可采用 U 形连接件连接（图la、b），或采用 T 形连接钢板连接（图1c）。当梁端局部承压不满足要求时，可在柱顶部附加底板。

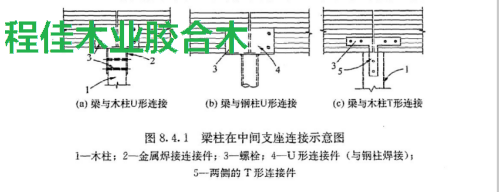

图 1 梁柱在中间支座连接示意图 1—木柱;2—金属焊接连接件;3—螺栓;4—U形连接件（与钢柱焊接）; S--两侧的T形连接件

2 梁在屋脊处与柱连接时，可采用柱顶剖斜口的连接构造（图2a），也可采用在柱顶安装三角形填块的连接构造（图2b)

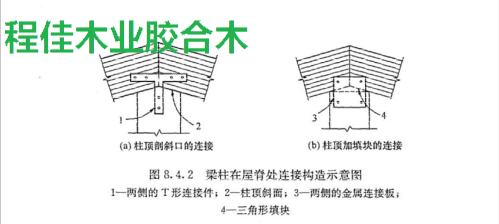

图 2 梁柱在屋脊处连接构造示意图 1—两侧的T形连接件;2—柱顶斜面;3—两侧的金属连接板; 4—三角形填块

3 梁与木柱或与钢柱在端支座处的连接，可采用扁钢连接件连接（图3a），或采用 U形连接件连接（图 3b）。当要求连接件不外露时，梁与木柱连接可采用隐藏式连接构造（图 3c）。隐藏式连接应采用螺纹销进行连接，螺纹销在梁或柱内的长度不应大于 150mm。

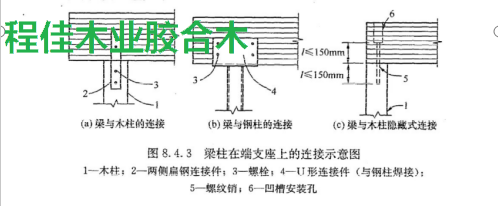

图3梁柱在端支座上的连接示意图 1—木柱;2—两侧扁钢连接件;3—螺栓;4—U形连接件（与钢柱焊接）; 5一螺纹销;6—凹槽安装孔

图3梁柱在端支座上的连接示意图 1—木柱;2—两侧扁钢连接件;3—螺栓;4—U形连接件（与钢柱焊接）; 5一螺纹销;6—凹槽安装孔

.4 当梁柱的截面宽度不同时，梁柱连接处可采用 U形连接件和附加木垫块的连接构造。附加木垫块应由连接螺栓与梁或柱连接在一起。
