胶合木构件耐久性构造

时间：2021-07-15 10:06 点击次数：

1 当木构件与混凝十墙或砌体墙接触时，接触面应设置防潮层，或预留缝隙。对于柱和拱预留的缝隙宽度应考虑荷载产生的变形，并可采用固定在混凝土或砌体上的木线条进行隐蔽《图 1），木线条不得与柱或拱连接。

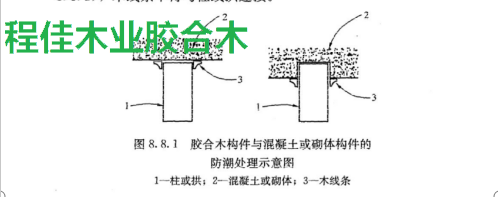

图1胶合木构件与混凝土或砌体构件的防潮处理示意图 1—柱或拱;2--混凝土或砌体;3—木线条

图1胶合木构件与混凝土或砌体构件的防潮处理示意图 1—柱或拱;2--混凝土或砌体;3—木线条

2 当建筑物有悬挑屋面时，应保证屋面有不小于 2%的坡度（图 8.8.2）。封檐板应采用天然耐腐或经过防腐处理的木材。

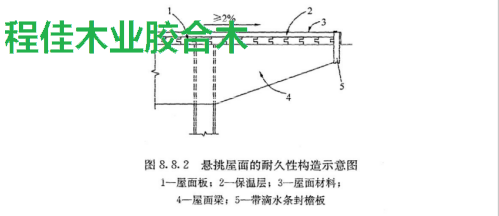

图2悬挑屋面的耐久性构造示意图 1一屋面板;2—保温层;3—屋面材料; 4—屋面梁;5—带滴水条封檐板

3 当建筑物屋面有外露悬臂梁时，悬臂梁应用金属盖板保护，并应采用防腐处理木材（图 3）。对有外观要求的外露结构应定期进行维护。

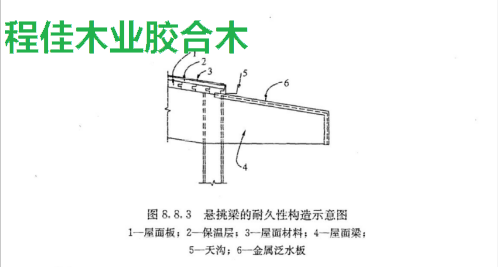

图3悬挑梁的耐久性构造示意图 1—屋面板; 2—保温层;3一屋面材料;4一屋面梁; 5一天沟; 6—金属泛水板

4 胶合木门架可采用实心挑檐和墙体进行保护（图 4a），对于无墙体保护的外露的部分应进行防腐处理（图 4b)。

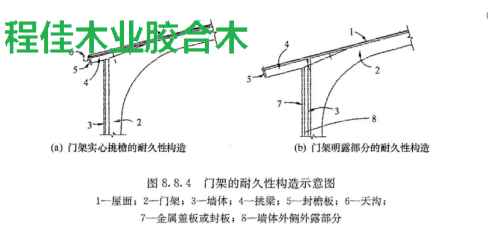

图4门架的耐久性构造示意图 1—屋面;2—门架;3一墙体;4一挑梁;5一封糖板;6—天沟; 7—金属盖板或封板;8—墙体外侧外露部分

5 对于部分外露的拱应对木材进行防腐处理或采用防腐木材制作构件，并且在明露部分应采用金属泛水板加以保护（图 5）。金属泛水板应伸盖过拱基座，拱底最低点离地面的净距不得小于 350mm。
图5部分明露的拱耐久性构造 1—屋面;2—拱;3—墙体;4—天沟;5一金属泛水板;6—拱外露部分;7—泛水板末端

图5部分明露的拱耐久性构造 1—屋面;2—拱;3—墙体;4—天沟;5一金属泛水板;6—拱外露部分;7—泛水板末端

6 当水平或斜置的外露构件顶部安装金属泛水板时，泛水板与构件之间应设置厚度不小于 5mm 的不连续木条，并用圆钉或木螺钉将泛水板、木条固定在木构件上（图 6）。构件的两侧、端部与泛水板之间的空隙开口处应加设防虫网。构件两侧外露部分应进行防腐处理

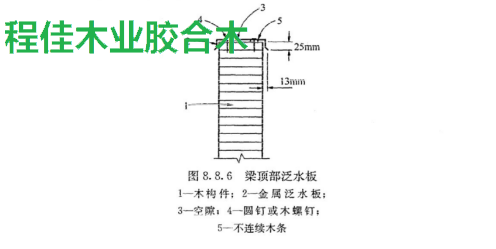

图6梁顶部泛水板 1—木构件;2—金属泛水板; 3—空隙;4—圆钉或木螺钉; 5-不连续木条

图6梁顶部泛水板 1—木构件;2—金属泛水板; 3—空隙;4—圆钉或木螺钉; 5-不连续木条

7 梁端部或竖向构件外露部分安装金属泛水板时，泛水板与构件之间应预留空隙，并用圆钉或木螺钉将泛水板固定在木构件上（图 7）。构件与泛水板之间的空隙开口处应采用密封胶填堵。构件两侧外露部分应进行防腐处理。

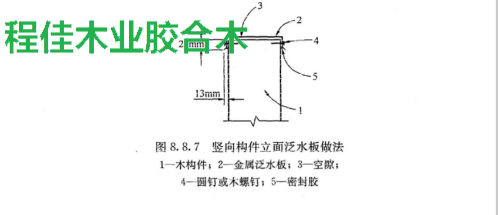

图7竖向构件立面泛水板做法 1一木构件;2——金属泛水板;3—空隙; 4—圆钉或木螺钉;5—密封胶

图7竖向构件立面泛水板做法 1一木构件;2——金属泛水板;3—空隙; 4—圆钉或木螺钉;5—密封胶
